Ηλεκτροοπτικό σύστημα επιτήρησης EOSS πλοίων υψηλής ακρίβειας 2 αξόνων

2-άξονες Υψηλή ακρίβεια Σύστημα Ηλεκτρο-οπτικής επιτήρησης πλοίου (EOSS)

1.1 Παραγωγή Εισαγωγή

JH602-28015Το σύστημα ηλεκτρο-οπτικής επιτήρησης πλοίων είναι ένα άκρως ενσωματωμένο οπτικο-μηχανικό-ηλεκτρικό σύστημα εξοπλισμένο με κάμερα φωτός ημέρας HD 1080p και θερμική κάμερα με ψύξη MWIR.Η κάμερα είναι εξαρτημένη σε μια σταθεροποιημένη πλατφόρμα 2 αξόνων και 2 αντίζυγων.Με συμπαγή και αρθρωτό σχεδιασμό, παρέχεται για πλοία που πληρούν στρατιωτικές και πολιτικές απαιτήσεις όπως έρευνα, παρατήρηση, αναγνώριση και παρακολούθηση στόχων στην επιφάνεια της θάλασσας, που εφαρμόζεται ευρέως στο ναυτικό, την αστυνομία, την ακτοφυλακή και τη ναυτιλία κ.λπ.

1.2 Κύρια χαρακτηριστικά

1. Η σταθεροποίηση 2 αξόνων (αζιμούθιο και ανύψωση), το γυροσκόπιο υψηλής ακρίβειας και το σύστημα ελέγχου σερβομηχανισμού υλοποιούν αναγνώριση πλήρους κάλυψης.
2. Συμπαγές μέγεθος, μικρό βάρος, ισχυρή προσαρμοστικότητα, χαμηλή κατανάλωση ενέργειας και υψηλή οικονομική απόδοση.
3. Λειτουργία παρακολούθησης βίντεο.Η παρακολούθηση σε πραγματικό χρόνο, η χειροκίνητη / αυτόματη παρακολούθηση και το αυτόματο κλείδωμα είναι διαθέσιμα.
4. Η διόρθωση υψηλής ακρίβειας διασφαλίζει την ευθυγράμμιση των οπτικών αξόνων IR και CCD.
5. Το Gimbal ελέγχεται από φιλικό προς το χρήστη λογισμικό
6. Τα δεδομένα λειτουργίας, γωνίας αζιμουθίου και γωνίας ανύψωσης μπορούν να εμφανίζονται σε βίντεο και να μεταδίδονται πίσω.

1.3.1 Προδιαγραφές συστήματος

1. Κάλυψη αζιμουθίου: n×360° συνεχής
2. Elevation Coveοργή: -20°~+75°(οριζόντια είναι 0°,ρεη ίδια είναι μείον.)
3. Ακρίβεια σταθεροποίησης: ≤0,5mrad(1σ)
4. Γωνιακή ακρίβεια: ±0,1°(1σ)
5. Μορφή εικόνας εξόδου: SDI

1.3.2 HD Daylight Camera

1. CCD: SONY 1/2,8 CMOS
2. Ανάλυση: 1920×1080
3. Εστιακό μήκος: 4,3 mm~129 mm (30× οπτικό ζουμ)
4. FOV: 63,7°~2,3°
5. Φακός: HD 2,13 εκατομμύρια pixel
6. Εστίαση: Αυτόματη

1.3.3 Θερμική κάμερα IR

1. Ανιχνευτής: Ανιχνευτής MWIR με ψύξη 640×512
2. Φάσμα: 3μm~5μm
3. Μέγεθος pixel: 15μm×15μm
4. Εστιακή απόσταση: 30mm~300mm

1.3.4 Μονάδα παρακολούθησης βίντεο

1. Στόχος αυτόματης/μη αυτόματης αναζήτησης σε καθορισμένη περιοχή

Επιλογή στόχου: υποστήριξη αυτόματου/χειροκίνητου κλειδώματος
Σκηνή παρακολούθησης στόχου:στον αέρα, στη θάλασσα (είναι σε θέση να βελτιστοποιήσει τον στόχο με βάση το βίντεο/εικόνα που παρέχεται από τον χρήστη).
Ευφυής στόχος ανακατάληψης μετά από απώλεια σε σύντομο χρονικό διάστημα

1. Υποστήριξη σταθερής ή μεταβλητής κάμερας FOV.Στην κατάσταση παρακολούθησης, διατηρεί τον στόχο παρακολούθησης ενώ αλλάζει το FOV.
2. Παράμετροι:

• Ελάχιστη αντίθεση παρακολούθησης: 10%
• Ελάχιστο SNR: 10dB
• Ελάχιστο μέγεθος στόχου: 3×3 pixel
• Καθυστέρηση εξόδου: <40ms
• Ακρίβεια ανίχνευσης: ≤0,1°
• Χρόνος επεξεργασίας:<100ms
• Εύρος ανίχνευσης: αζιμούθιο ±60°, υψόμετρο ±45°

1. Είσοδος βίντεο: 1-way HD-SDI ψηφιακό βίντεο, 1-way PAL αναλογικό βίντεο
2. Έξοδος βίντεο: Ψηφιακό βίντεο 1-way SDI
3. Επικοινωνία: 1-way RS422
4. Τάση λειτουργίας: DC5V

1.3.5 Περιβαλλοντική Παράμετρος

1. Θερμοκρασία λειτουργίας: -20ºC~+50ºC
2. Θερμοκρασία αποθήκευσης: -30ºC~+60ºC
3. Αντικραδασμική: GJB 150.16A-2009, A.2.3.11 the 21^αγσκάφος κατηγορίας
4. Ανθεκτικό στη βροχή: GB 4208-2008 IP67

1.3.6 Φυσική παράμετρος

1. Διάσταση: ≤Φ260mm×360mm (Υ)
2. Χρώμα: Ναυτικό γκρι
3. Βάρος: ≤20 kg
4. Τάση λειτουργίας: DC24V
5. Κατανάλωση ισχύος: ≤450W
6. Εγκατάσταση: δεν απαιτείται αποσβεστήρας.Το αντίζυμο συνδέεται άκαμπτα με βάθρο.Το gimbal έχει μηδενική γραμμή διαβάθμισης στην κατεύθυνση του αζιμουθίου.
   1. Σύνθεση Συστήματος

Το JH602-28015 EOSS παρέχεται για περιπολικό σκάφος, που χρησιμοποιείται για παρακολούθηση, παρακολούθηση και εντοπισμό θαλάσσιων και εναέριων στόχων.Ενώ το περιπολικό σκάφος βρίσκεται σε αποστολή, η κατάσταση και το βίντεο μεταδίδονται πίσω και εμφανίζονται σε λογισμικό.Επίσης οι εντολές ελέγχου αποστέλλονται στο gimbal από φιλικό προς τον χρήστη λογισμικό για να πραγματοποιηθεί η λειτουργία και ο έλεγχος σε πραγματικό χρόνο.
Το πλήρες σύστημα αποτελείται από gimbal, ηλεκτρονικό κουτί και λογισμικό λειτουργίας και ελέγχου.

1. 1. Gimbal

Το Gimbal είναι μια μονάδα αισθητήρα (οπτικό ντουλάπι) υποτελής σε μια σταθεροποιημένη σερβο πλατφόρμα γυροσκοπίου δύο αξόνων (ύψος και αζιμούθιο).Η μονάδα αισθητήρα είναι εξοπλισμένη με θερμική κάμερα υψηλής ανάλυσης 640×512 MWIR με φακό συνεχούς ζουμ 15~280 mm και κάμερα φωτός ημέρας 1920×1080 HD, ικανή να ανιχνεύει, να αναγνωρίζει, να αναγνωρίζει και να παρακολουθεί τον στόχο μέρα και νύχτα.Το αντίζυμο με βάθρο τοποθετείται πάνω από το κατάστρωμα σύμφωνα με το πρακτικό περιβάλλον.
Η εξωτερική διεπαφή είναι υποδοχή αεροπορίας 26 ακίδων.

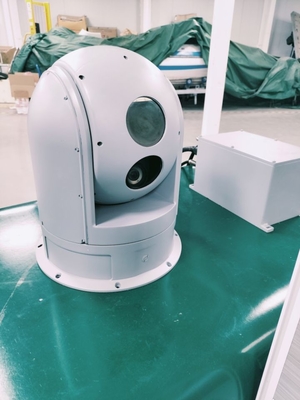

Φυσικός χάρτης

,
