Τόπος καταγωγής: | Κίνα |
Μάρκα: | JOHO |
Πιστοποίηση: | ISO9001:2000, SGS |
Αριθμό μοντέλου: | JH640-100 |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Τιμή: | negotiation |
Συσκευασία λεπτομέρειες: | Προσαρμοσμένη περίπτωση κραμάτων αργιλίου με τις ρόδες |
Χρόνος παράδοσης: | 3months μετά από τη λαμβανόμενη πληρωμή |
Όροι πληρωμής: | T/T, L/C |
Δυνατότητα προσφοράς: | 50sets/year |
τεχνολογία: | Υπέρυθρος | Ύφος: | Τηγάνι/κλίση |
---|---|---|---|
Τύπος: | σύστημα 2 αισθητήρων | Ανιχνευτής: | LWIR μη ψυχόμενο VOx FPA |
Σχήμα HDMI: | PAL/NTSC | Οριζόντιο ψήφισμα: | 640x512 |
Διαμόρφωση: | Θερμική κάμερα και ελαφριά κάμερα ημέρας | Πρότυπα: | GJB |
Βάρος: | Πυργίσκος: ≤70kg ηλεκτρονική καμπίνα: ≤8.2kg κιβώτιο ελέγχου: ≤1.2kg | Μήκος κύματος: | 1.06μm |
Φασματική ζώνη: | 8μm~12μm | Επικοινωνία: | RS232 |
Παροχή ηλεκτρικού ρεύματος: | ΣΥΝΕΧΈΣ ΡΕΎΜΑ 24V/15A, DC28V/15A | ||
Υψηλό φως: | ηλεκτροοπτικό σύστημα,Υπέρυθρο ακολουθώντας σύστημα |

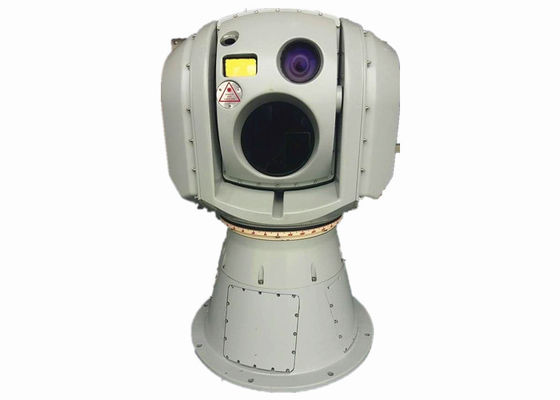

Ηλεκτροοπτικό υπέρυθρο εικονοκύτταρο 640x512 συστημάτων παρακολούθησης μακροχρόνιας σειράς
JH640-100 το EO/IR ακολουθώντας σύστημα είναι μια ενσωματωμένη μονάδα συσκευών που συνθέτουν τον οπτικό, ηλεκτρικός, μηχανημάτων, ελέγχου και επεξεργασίας σήματος, που χρησιμοποιεί τον ηλεκτροοπτικό ανιχνευτή ως ευαίσθητο συστατικό, και τον ηλεκτρομηχανικό έλεγχο για να σταθεροποιήσει το θέα-άξονα, κατά συνέπεια συνειδητοποιήστε ότι ο στόχος συλλαμβάνουν, η λειτουργία καταδίωξης, να στοχεύσουν και σταθεροποίησης. Η ακόλουθη τεχνολογία περιλαμβάνει την αναγνώριση στόχων & την τεχνολογία αυτόματης ανίχνευσης Ακολουθώντας έλεγχος με σερβομηχανισμό EO εφαρμογή τεχνολογίας ελέγχου το σχέδιο μηχανισμών και η επεξεργασία σήματος είναι κρίσιμα για να καθορίσουν την απόδοση συστημάτων καταδίωξης EO. Πρόσφατα το προηγμένο ακολουθώντας σύστημα EO είναι εξοπλισμένο με τους αισθητήρες με το διαφορετικούς κύμα και τον τύπο όπως τη TV, IR, LRF, localizer IR, και το σχέδιο του οποίου πρέπει να εξετάσει τους ακόλουθους παράγοντες: απόσταση λειτουργίας, περιβάλλον, χαρακτηριστικά στόχων, άνοιγμα οπτικής & εστιακό μήκος, ακρίβεια σταθεροποίησης, βάρος και όγκος.
Ενσωματωμένος υψηλός ενσωματωμένος επεξεργαστής FPGA με τη γρήγορη επεξεργασία και τον ευφυή αλγόριθμο για να πραγματοποιήσει τη σε πραγματικό χρόνο καταδίωξη αλγόριθμος καταδίωξης αλγόριθμο που παρέχει το σχετικό της καταδίωξης και centroid καταδίωξης για τις επιλογές του πελάτη σύμφωνα με τα χαρακτηριστικά στόχων κάτω από τους διαφορετικούς τομείς ώστε να πραγματοποιηθεί υψηλός - ποιοτική καταδίωξη
Ο άξονας δύο σταθεροποίησε την πλατφόρμα συνδυάζοντας με το γυροσκόπιο υψηλής ακρίβειας και το σύστημα ελέγχων με σερβομηχανισμό να παρέχει την καλή εκτέλεση καταδίωξης σταθερότητας και υψηλής ακρίβειας συστημάτων
Στρατιωτικό κατάλληλο ενσωματωμένο πλήρως σφραγισμένο σχέδιο
Στρατιωτικά συστατικά με την υψηλή αξιοπιστία και τη μακροχρόνια διάρκεια ζωής στο πλαίσιο του αυστηρού περιβάλλοντος
Προδιαγραφές:
ΘΕΡΜΙΚΗ ΚΆΜΕΡΑ | |
Ανιχνευτής | Μη ψυχόμενο FPA microbolometer LWIR |
Εικονοκύτταρο | 640x512 |
Φασματική ζώνη | 8μm~12μm |
FOV | 6.2° Χ 5.0° (ηλεκτρονικό ζουμ: 2×) |
Εστιακό μήκος | 100mm, F#: 1 |
ΕΛΑΦΡΙΑ ΚΆΜΕΡΑ ΗΜΕΡΑΣ | |
Ανιχνευτής | 752*582, 1/3» άσπρο/μαύρο CCD |
FOV | 55.8° Χ συνεχές ζουμ 2.1° |
Σειρά φωτισμού | 200Lx ~105Lx |
ΑΠΟΣΤΑΣΙΟΜΕΤΡΟ ΛΕΙΖΕΡ | |
Μήκος κύματος | 1.06μm |
Έκταση | 300m~5km (διαφάνεια στόχος 10km, 8m*2m) |
Ακρίβεια μέτρησης | ≤ ± 5m |
ΣΕΡΒΟ | |
Ακρίβεια σταθεροποίησης | ≤ 0.2mrad (1ς) |
Σειρά κατεύθυνσης πυργίσκων | Αζιμούθιο: ± 180° (κατεύθυνση τόξων 0°is) Πίσσα: -20°~+75° |
ΜΕΓΙΣΤΗ ΤΑΧΥΤΗΤΑ ΓΩΝΙΑΣ ΠΥΡΓΙΣΚΩΝ | |
Αζιμούθιο | ≥50°/s |
Πίσσα | ≥50°/s |
Τηλεοπτικό σχήμα σημάτων | CCIR PAL ΤΥΠΟΠΟΙΗΜΈΝΟ B/W |
Επικοινωνία | RS232 |
ΠΕΡΙΒΑΛΛΟΝΤΙΚΟΣ | |
Λειτουργούσα σειρά θερμοκρασίας | -40℃ ~ +60℃ |
Σειρά θερμοκρασίας αποθήκευσης | -40℃ ~ +65℃ |
ΔΥΝΑΜΗ | |
Παροχή ηλεκτρικού ρεύματος | ΣΥΝΕΧΈΣ ΡΕΎΜΑ 24V/15A, DC28V/15A |
Κατανάλωση ισχύος |
DC24: ≤350W DC28V: ≤420W |
ΦΥΣΙΚΟΣ | |
Διάσταση (L×W×H) |
Πυργίσκος: Φ400×630mm Ηλεκτρονικό γραφείο: 159x346.8x185.5mm Κιβώτιο ελέγχου: 364×200.5×137.5mm |
Βάρος |
Πυργίσκος: ≤70kg Ηλεκτρονική καμπίνα: ≤8.2kg Κιβώτιο ελέγχου: ≤1.2kg |
